BK系列控制變壓器
一、概述
本系列控制變壓器屬空氣自冷干式變壓器，適用于交流50Hz，電壓為660V以下控制電路，作控制電壓之用，也可作機床設備安全照明電源。
二、使用條件
1、海拔高度不超過2000米。
2、周?chē)橘|(zhì)溫度不大于40℃，不低于-30℃。
3、空氣相對濕度大于85%(溫度為20℃±5℃)。
4、沒有導電塵埃和足以破壞金屬及絕緣的腐蝕性氣體或蒸氣的場所。
5、沒有爆炸危險的場所。

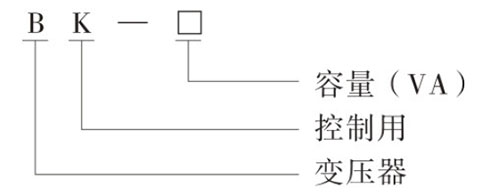

三、型號含義
四、結構
本變壓器鐵芯用硅鋼片沖壓后迭成，用鐵板作夾件加以緊固。
變壓器線圈的次級可根據要求按電壓等級抽頭。在抽頭上有接線端子，便于接線。

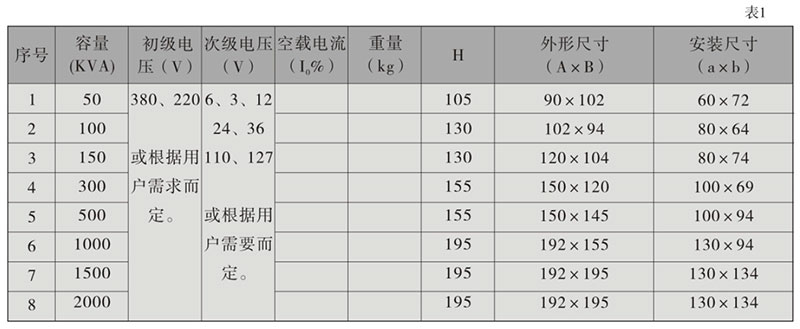

五、技術數據

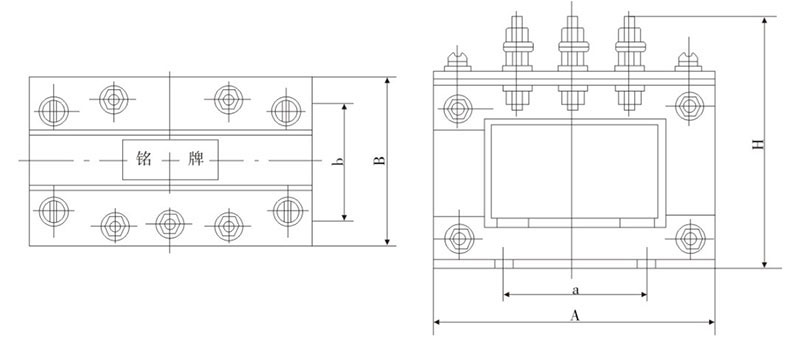

六、外形及安裝尺寸
圖1 BK系列變壓器外形及安裝尺寸見表1
七、訂貨須知
1、提供型號、規格、容量。
2、提供初次級電壓。
3、提供次級電壓時，次級容量分配。
4、外形和安裝尺寸僅供參考，如要求比較嚴格請?jiān)诤贤凶⒚鳌?/p>
